MỘTẤn Độhoặc Công tắc tải điện áp caođóng một vai trò quan trọng trong các hệ thống phân phối điện hiện đại bằng cách cho phép chuyển mạch, cách ly và kiểm soát vận hành tải an toàn trong môi trường trung thế và cao thế. Hướng dẫn chuyên sâu này giải thích cách hoạt động của các công tắc tải cao áp trong nhà, các bộ phận cốt lõi, ưu điểm chính, kịch bản ứng dụng, tiêu chí lựa chọn, tiêu chuẩn liên quan và các phương pháp hay nhất để lắp đặt và bảo trì. Dựa trên kinh nghiệm trong ngành và những hiểu biết thực tế từtoonice, bài viết này giúp các kỹ sư, người quản lý dự án và chuyên gia mua sắm đưa ra những quyết định sáng suốt phù hợp với sự an toàn, độ tin cậy và hiệu suất lâu dài.
Mục lục
- 1. Công tắc tải cao áp trong nhà là gì?
- 2. Công tắc tải cao áp trong nhà hoạt động như thế nào?
- 3. Các thành phần chính của công tắc tải cao áp trong nhà
- 4. Các loại công tắc tải cao áp trong nhà phổ biến
- 5. Ứng dụng điển hình trong hệ thống phân phối điện
- 6. Ưu điểm của việc sử dụng công tắc tải cao áp trong nhà
- 7. Công tắc tải, Bộ ngắt mạch và Bộ ngắt kết nối
- 8. Tiêu chuẩn và thông số kỹ thuật
- 9. Cách chọn công tắc tải cao áp trong nhà phù hợp
- 10. Thực hành tốt nhất về lắp đặt và bảo trì
- 11. Câu hỏi thường gặp (FAQ)
- 12. Kết luận
1. Công tắc tải cao áp trong nhà là gì?

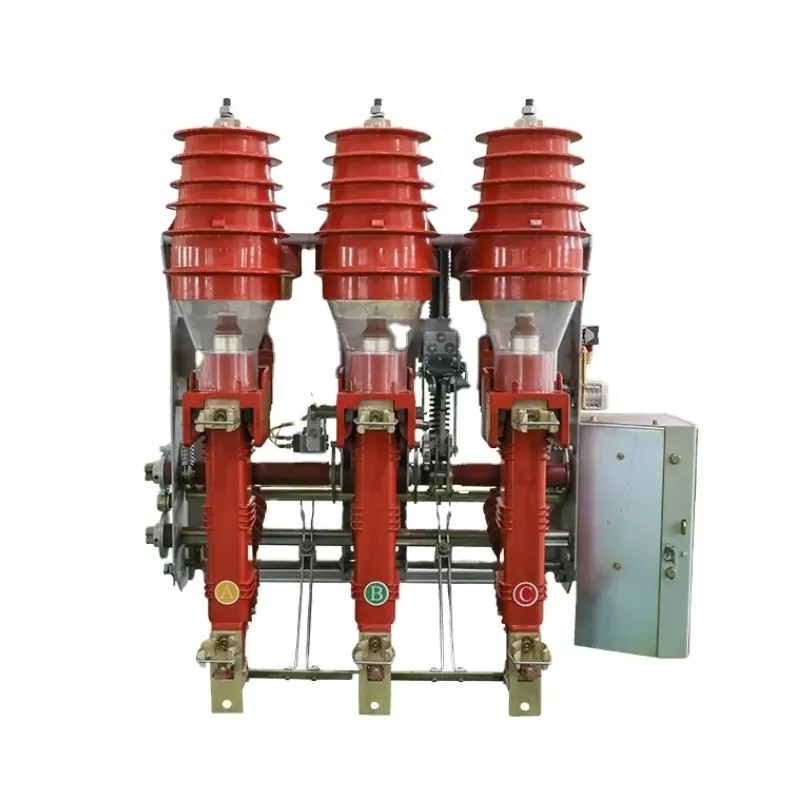

MỘTCông tắc tải cao áp trong nhàlà một thiết bị chuyển mạch được thiết kế để tạo, mang và ngắt dòng điện trong điều kiện tải bình thường trong hệ thống điện trung thế và cao áp trong nhà. Không giống như cầu dao, công tắc tải không nhằm mục đích làm gián đoạn dòng điện ngắn mạch cao, nhưng chúng cung cấp khả năng chuyển mạch khi tải đáng tin cậy và cách ly an toàn.
Các công tắc này thường được lắp đặt trong môi trường trong nhà như trạm biến áp, phòng thiết bị đóng cắt, nhà máy công nghiệp, tòa nhà thương mại và cơ sở phân phối tiện ích, nơi không gian, độ an toàn và độ tin cậy vận hành là rất quan trọng.
2. Công tắc tải cao áp trong nhà hoạt động như thế nào?
Nguyên lý làm việc của công tắc tải cao áp trong nhà dựa trên cơ chế dập tắt hồ quang có kiểm soát trong quá trình vận hành chuyển mạch. Khi công tắc mở hoặc đóng khi có tải, một vòng cung sẽ được tạo ra giữa các tiếp điểm. Tùy thuộc vào thiết kế công tắc, hồ quang này được dập tắt bằng các phương tiện và kỹ thuật cụ thể.
Các bước vận hành chính
- Cơ chế vận hành bắt đầu chuyển động tiếp xúc.
- Các tiếp điểm chính tách ra hoặc đóng lại khi có dòng tải.
- Hồ quang hình thành và được dẫn vào buồng dập hồ quang.
- Hồ quang được làm mát, kéo dài hoặc dập tắt cho đến khi dòng điện hoàn tất.
Các phương pháp làm nguội hồ quang phổ biến bao gồm công nghệ không khí, khí SF₆ và chân không, mỗi phương pháp mang lại hiệu suất và đặc tính môi trường khác nhau.
3. Các thành phần chính của công tắc tải cao áp trong nhà
- Liên hệ chính:Dẫn và ngắt dòng tải.
- Hệ thống dập tắt hồ quang:Đảm bảo ngắt dòng điện an toàn.
- Cơ chế vận hành:Điều khiển bằng tay hoặc bằng động cơ.
- Cấu trúc cách nhiệt:Hỗ trợ khả năng chịu được điện áp cao.
- Hệ thống lồng vào nhau:Ngăn chặn các hoạt động không chính xác.
4. Các loại công tắc tải cao áp trong nhà phổ biến
| Kiểu | Vòng cung trung bình | Các tính năng chính | Dải điện áp điển hình |
|---|---|---|---|
| Công tắc tải không khí | Không khí | Cấu trúc đơn giản, tiết kiệm | Lên đến 12 kV |
| Công tắc tải SF₆ | Khí SF₆ | Làm nguội hồ quang tuyệt vời, nhỏ gọn | 12–40,5 kV |
| Công tắc tải chân không | chân không | Tuổi thọ điện cao, thân thiện với môi trường | Lên đến 40,5 kV |
5. Ứng dụng điển hình trong hệ thống phân phối điện
Công tắc tải cao áp trong nhà được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau:
- Trạm biến áp và thiết bị đóng cắt trong nhà
- Mạng lưới phân phối điện công nghiệp
- Hệ thống điện thương mại và dân dụng
- Dự án năng lượng tái tạo
- Tiện ích và cơ sở hạ tầng
Trong các hệ thống hiện đại, các công tắc này thường hoạt động kết hợp với cầu chì để cung cấp cả khả năng kiểm soát tải và bảo vệ ngắn mạch.
6. Ưu điểm của việc sử dụng công tắc tải cao áp trong nhà
- An toàn vận hành cao
- Thiết kế nhỏ gọn và tiết kiệm không gian
- Hiệu suất chuyển đổi tải đáng tin cậy
- Chi phí thấp hơn so với bộ ngắt mạch
- Dễ dàng tích hợp vào thiết bị đóng cắt trong nhà
Các nhà sản xuất thíchtooniceliên tục tối ưu hóa những lợi thế này thông qua thiết kế tiên tiến, kiểm soát chất lượng nghiêm ngặt và tuân thủ các tiêu chuẩn quốc tế.
7. Công tắc tải, Bộ ngắt mạch và Bộ ngắt kết nối
| Thiết bị | Chuyển đổi tải | Ngắt mạch ngắn | Chức năng chính |
|---|---|---|---|
| Công tắc tải | Đúng | KHÔNG | Kiểm soát và cách ly khi tải |
| Bộ ngắt mạch | Đúng | Đúng | Bảo vệ lỗi |
| Ngắt kết nối | KHÔNG | KHÔNG | Sự cô lập có thể nhìn thấy |
8. Tiêu chuẩn và thông số kỹ thuật
Công tắc tải cao áp trong nhà phải tuân thủ các tiêu chuẩn được quốc tế và khu vực công nhận, bao gồm:
- IEC 62271-103
- IEC 62271-1
- GB/T 11022
- GB 3804
Tuân thủ đảm bảo an toàn điện, độ bền cơ học và hoạt động lâu dài đáng tin cậy.
9. Cách chọn công tắc tải cao áp trong nhà phù hợp
- Điện áp và dòng điện định mức
- Chuyển đổi tần số và chu kỳ nhiệm vụ
- Môi trường dập tắt hồ quang
- Môi trường cài đặt
- Tuân thủ các tiêu chuẩn
- Danh tiếng và hỗ trợ của nhà sản xuất
Để biết thông số kỹ thuật chi tiết của sản phẩm, bạn có thể tham khảo tài nguyên Công tắc tải cao áp trong nhà do Toonice cung cấp.
10. Thực hành tốt nhất về lắp đặt và bảo trì
- Đảm bảo nối đất và giải phóng mặt bằng cách điện thích hợp
- Làm theo hướng dẫn cài đặt của nhà sản xuất
- Thực hiện kiểm tra cơ và điện định kỳ
- Kiểm tra cơ chế khóa liên động và vận hành thường xuyên
11. Câu hỏi thường gặp (FAQ)
Câu hỏi 1: Công tắc tải cao áp trong nhà có thể ngắt dòng điện sự cố không?
Không. Công tắc tải được thiết kế để chuyển mạch tải thông thường. Sự gián đoạn dòng điện sự cố đòi hỏi phải có bộ ngắt mạch hoặc kết hợp cầu chì.
Câu 2: Tuổi thọ sử dụng điển hình là gì?
Nếu được bảo trì thích hợp, công tắc tải cao áp trong nhà có thể hoạt động đáng tin cậy trong 20–30 năm.
Câu 3: Công tắc tải chân không có thân thiện với môi trường không?
Đúng. Công nghệ chân không giúp loại bỏ việc sử dụng khí SF₆ và hỗ trợ các hệ thống điện bền vững.
12. Kết luận
Công tắc tải cao áp trong nhà là thành phần không thể thiếu trong các hệ thống phân phối điện hiện đại, mang lại khả năng kiểm soát tải an toàn, đáng tin cậy và tiết kiệm chi phí cho các ứng dụng trong nhà. Bằng cách hiểu rõ các nguyên tắc làm việc, loại, tiêu chuẩn và tiêu chí lựa chọn, các nhà thiết kế và vận hành hệ thống có thể nâng cao đáng kể tính an toàn và hiệu quả của mạng.
Là nhà sản xuất đáng tin cậy,toonicecung cấp các thiết bị chuyển mạch tải điện áp cao trong nhà chất lượng cao được thiết kế để đáp ứng các tiêu chuẩn toàn cầu và nhu cầu ứng dụng đa dạng. Nếu bạn đang lập kế hoạch cho một dự án hoặc nâng cấp hệ thống điện của mình, vui lòngliên hệ với chúng tôiđể khám phá các giải pháp phù hợp và hỗ trợ kỹ thuật chuyên nghiệp.
