Tóm tắt bài viết: A Máy cắt chân không VCBlà thiết bị chuyển mạch và bảo vệ quan trọng dùng cho hệ thống điện trung thế, sử dụng buồng chân không kín làm môi trường dập hồ quang. Bài viết này giải thích cách thức hoạt động của công nghệ VCB, những ưu điểm chính, kịch bản ứng dụng, điều kiện vận hành và những cân nhắc lựa chọn quan trọng để phân phối điện công nghiệp. Dựa trên thông tin kỹ thuật được cung cấp bởiToonice, hướng dẫn này được thiết kế để giúp các kỹ sư, nhà thầu điện, nhà phân phối và nhóm mua hàng hiểu rõ hơn về hiệu suất và các yêu cầu ứng dụng của VCB.
Mục lục
- Máy cắt chân không VCB là gì?
- Máy cắt chân không VCB hoạt động như thế nào?
- Ưu điểm chính của công nghệ VCB là gì?
- Máy cắt chân không VCB được sử dụng ở đâu?
- Những điều kiện hoạt động nào cần được xem xét?
- Bạn nên chọn VCB phù hợp như thế nào?
- Câu Hỏi Thường Gặp Về Máy Cắt Chân Không VCB

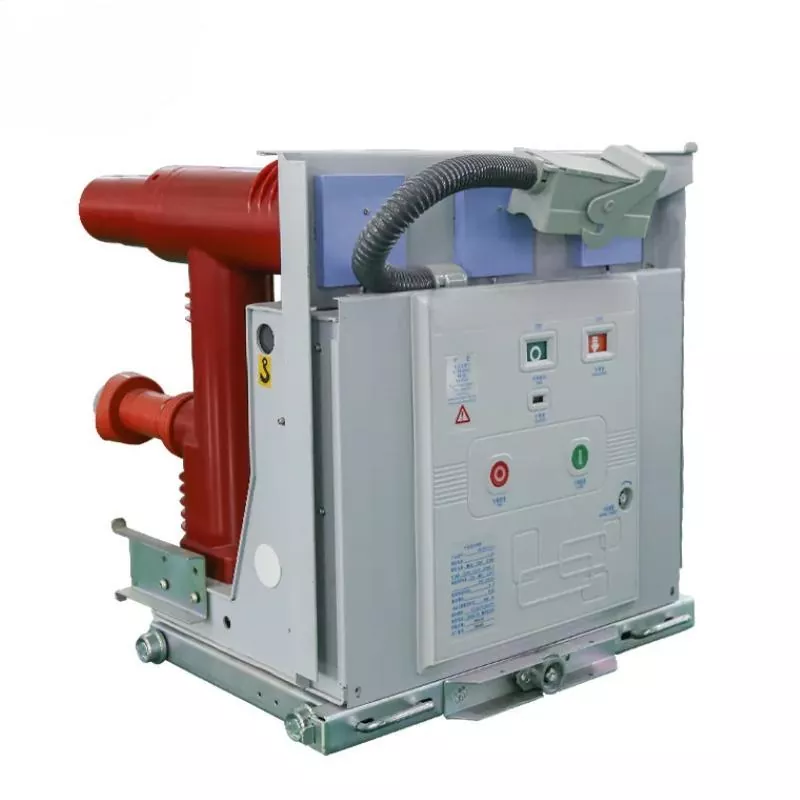

Máy cắt chân không VCB là gì?
Toonice sản xuất và cung cấpMáy cắt chân không VCBcác giải pháp được thiết kế cho các ứng dụng phân phối điện trung thế, trong đó việc chuyển mạch đáng tin cậy, bảo vệ điện, vận hành thường xuyên và giảm thiểu bảo trì là rất quan trọng. Theo thông tin sản phẩm của nhà sản xuất, những máy cắt này phù hợp với hệ thống điện xoay chiều ba pha trong nhà và có thể được áp dụng trong các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện, trạm biến áp và các mạng phân phối khác.
VCB sử dụng chân không làm môi trường dập tắt hồ quang. Các tiếp điểm điện được đặt bên trong một bộ ngắt chân không kín. Khi cầu dao mở ra trong quá trình chuyển mạch bình thường hoặc trong tình trạng có lỗi, các tiếp điểm sẽ tách ra và môi trường chân không sẽ giúp ngăn chặn hồ quang điện.
Cấu trúc này giúp loại bỏ sự cần thiết của dầu thông thường làm phương tiện dập tắt hồ quang và hỗ trợ thiết kế nhỏ gọn, tương đối nhẹ. Nó cũng góp phần giảm yêu cầu bảo trì, tiếng ồn khi vận hành thấp và tuổi thọ điện dài.
Do đó, đối với những người mua đánh giá thiết bị chuyển mạch trung thế, Máy cắt chân không Toonice VCB đáng được cân nhắc khi ứng dụng yêu cầu hiệu suất ngắt đáng tin cậy kết hợp với khả năng chuyển mạch thường xuyên.
Máy cắt chân không VCB hoạt động như thế nào?
Nguyên lý hoạt động của VCB tương đối đơn giản, nhưng hiệu suất của nó phụ thuộc vào thiết kế cơ và điện chính xác. Hành động chuyển mạch chính diễn ra bên trong bộ ngắt chân không, nơi các tiếp điểm được cách ly với điều kiện khí quyển.
- Hoạt động bình thường:Các tiếp điểm điện vẫn đóng, cho phép dòng điện chạy qua mạch.
- Lệnh mở:Khi nhận được lệnh chuyển mạch hoặc bảo vệ, cơ chế vận hành sẽ tách các tiếp điểm.
- Sự hình thành vòng cung:Hồ quang tạm thời có thể hình thành khi các tiếp điểm tách rời nhau, nhưng môi trường chân không sẽ hạn chế hiện tượng hồ quang kéo dài.
- Sự tuyệt chủng hồ quang:Hồ quang bị dập tắt nhanh chóng khi dòng điện tiến tới điểm 0 tự nhiên.
- Phục hồi điện môi:Độ bền cách điện trên khe tiếp xúc phục hồi nhanh chóng, giúp ngăn ngừa hồ quang tái phát.
Một tính năng quan trọng là khoảng cách tiếp xúc tương đối nhỏ. Thông tin kỹ thuật của Toonice lưu ý rằng một VCB 10 kV có thể có khe hở tiếp xúc khoảng 10 mm. Hành trình tiếp xúc nhỏ gọn giúp giảm công cơ học cần thiết trong quá trình vận hành và có thể góp phần kéo dài tuổi thọ cơ khí.
Ưu điểm chính của công nghệ VCB là gì?
Công nghệ ngắt chân không đã trở thành một giải pháp quan trọng cho phân phối trung áp vì nó kết hợp khả năng ngắt sự cố hiệu quả với môi trường vận hành tương đối đơn giản. Những ưu điểm chính bao gồm:
- Bảo trì thấp:Bộ ngắt chân không kín không yêu cầu bảo dưỡng môi trường dập hồ quang định kỳ tương đương với các hệ thống dùng dầu.
- Xây dựng nhỏ gọn:Hành trình tiếp điểm nhỏ và thiết kế bộ ngắt nhỏ gọn giúp giảm kích thước tổng thể của thiết bị.
- Sự dập tắt hồ quang nhanh:Thời gian tạo hồ quang ngắn và thường khoảng nửa chu kỳ theo thông tin sản phẩm của nhà sản xuất.
- Phục hồi điện môi nhanh:Phục hồi nhanh độ bền cách điện hỗ trợ gián đoạn dòng điện sự cố một cách đáng tin cậy.
- Tuổi thọ điện cao:Giảm độ mòn tiếp điểm cho phép máy cắt hỗ trợ các hoạt động chuyển mạch lặp đi lặp lại.
- Tiếng ồn hoạt động thấp:VCB có thể phù hợp cho việc lắp đặt ở những nơi cần giảm thiểu tiếng ồn.
- Vận hành không dầu:Sự gián đoạn chân không tránh được việc sử dụng dầu làm môi trường dập tắt hồ quang.
- Thiết kế nhỏ gọn và nhẹ:Điều này có thể đơn giản hóa việc tích hợp vào thiết bị đóng cắt trung áp phù hợp.
- Khả năng chuyển đổi tải điện dung:VCB có thể được áp dụng cho các ứng dụng chuyển mạch tải điện dung phù hợp khi thiết kế hệ thống hoàn chỉnh hỗ trợ nó.
| Yếu tố hiệu suất | Đặc điểm VCB | Lợi ích thiết thực |
|---|---|---|
| Môi trường dập hồ quang | chân không | Gián đoạn không cần dầu và giảm yêu cầu bảo trì |
| Khoảng cách liên lạc | Khoảng 10 mm cho ví dụ 10 kV | Cơ chế vận hành nhỏ gọn và hành trình cơ học ngắn hơn |
| Thời gian hồ quang | Thông thường khoảng nửa chu kỳ | Phản ứng gián đoạn nhanh chóng |
| Tuổi thọ điện | Sự gián đoạn dòng điện định mức có thể vượt quá 5.000 hoạt động | Thích hợp cho các ứng dụng chuyển đổi thường xuyên |
| Sự gián đoạn toàn bộ công suất | Khoảng 30–50 hoạt động theo thông tin sản phẩm | Hỗ trợ gián đoạn lỗi lặp đi lặp lại trong phạm vi xếp hạng được chỉ định |
| BẢO TRÌ | Thấp | Giảm khối lượng công việc dịch vụ trong suốt vòng đời của thiết bị |
Lưu ý: Định mức điện thực tế, độ bền, khả năng ngắt điện, mức cách điện và yêu cầu lắp đặt phải luôn được kiểm chứng theo mẫu VCB cụ thể và các tiêu chuẩn hiện hành.
Máy cắt chân không VCB được sử dụng ở đâu?
Máy cắt chân không VCB đặc biệt thích hợp cho các hệ thống phân phối trung áp, nơi các thiết bị điện cần được điều khiển và bảo vệ đáng tin cậy. Các ứng dụng điển hình bao gồm:
- Cây công nghiệp:Bảo vệ và chuyển mạch các nguồn cấp điện trung thế, động cơ, máy biến áp và thiết bị phân phối.
- Hoạt động khai thác:Thích hợp cho các hệ thống phân phối điện yêu cầu hiệu suất chuyển mạch mạnh mẽ và lặp lại.
- Nhà máy điện:Được sử dụng để điều khiển và bảo vệ các mạch điện trung thế đã chọn.
- Trạm biến áp:Tích hợp vào các thiết bị đóng cắt phù hợp cho chức năng phân phối và bảo vệ.
- Mạng lưới phân phối:Được sử dụng khi cần phải chuyển mạch đáng tin cậy và ngắt lỗi.
- Hệ thống năng lượng tái tạo:Cấu hình VCB phù hợp có thể được sử dụng trong các hệ thống phân phối liên quan đến gió và quang điện, tùy theo thiết kế hệ thống và các yêu cầu về môi trường.
Thông tin sản phẩm do Toonice cung cấp mô tả thiết bị VCB dành cho hệ thống xoay chiều ba pha trong nhà ở phạm vi 3–10 kV và cũng cho biết rằng bộ ngắt mạch chân không được sử dụng trong các dải điện áp như 11–33 kV. Điều này có nghĩa là người mua nên xác nhận điện áp định mức và cấu hình chính xác của kiểu máy đã chọn thay vì coi các phạm vi này là thông số kỹ thuật chung.
Những điều kiện hoạt động nào cần được xem xét?
Lựa chọn môi trường chính xác là điều cần thiết để vận hành máy cắt trung thế đáng tin cậy. Nhiệt độ, độ ẩm, độ cao, nhiễu điện từ, độ rung và sốc đều có thể ảnh hưởng đến hiệu suất của thiết bị và độ tin cậy cách điện.
| Tình trạng | Yêu cầu tham khảo | Cân nhắc lựa chọn |
|---|---|---|
| Nhiệt độ hoạt động | Thông thường -40°C đến +40°C | Xác nhận mức nhiệt độ thực tế của model và cấu hình trong nhà/ngoài trời. |
| Nhiệt độ bảo quản | -40°C đến +85°C | Xem xét điều kiện kho bãi và vận chuyển. |
| Độ ẩm tương đối | Trung bình hàng ngày 95%; trung bình hàng tháng 90% | Sử dụng biện pháp chống ẩm ở những nơi có thể xảy ra hiện tượng ngưng tụ. |
| Độ cao | Thông thường được tham chiếu lên tới 1.000–2.000 m | Việc lắp đặt ở độ cao có thể yêu cầu những cân nhắc về cách nhiệt và bịt kín đặc biệt. |
| EMI | Khả năng nhiễu từ sét và bộ chuyển đổi | Xem xét các biện pháp che chắn, nối đất và lọc. |
| Rung và sốc | Ứng dụng phụ thuộc | Đánh giá các điều kiện cơ học, đặc biệt ở các khu vực ngoài trời hoặc địa chấn. |
Đối với các dự án có độ ẩm cao, nhiệt độ khắc nghiệt, độ cao hoặc độ rung đáng kể, nhóm mua hàng phải thông báo các điều kiện hoàn chỉnh tại địa điểm cho nhà sản xuất VCB trước khi lựa chọn mẫu cuối cùng.
Bạn nên chọn VCB phù hợp như thế nào?
Việc lựa chọn một VCB không chỉ liên quan đến việc so sánh giá mua. Máy cắt phải phù hợp với đặc tính điện và điều kiện môi trường của hệ thống phân phối điện hoàn chỉnh.
- Xác nhận điện áp định mức:Chọn cầu dao phù hợp với điện áp hệ thống và mức cách điện yêu cầu.
- Kiểm tra dòng điện định mức:Đảm bảo định mức dòng điện liên tục đáp ứng tải tối đa dự kiến.
- Đánh giá yêu cầu ngắn mạch:Công suất ngắt phải phù hợp với dòng điện sự cố có thể xảy ra.
- Xem xét chuyển đổi tần số:Các ứng dụng chuyển mạch thường xuyên đòi hỏi độ bền cơ và điện phù hợp.
- Kiểm tra cấu hình cài đặt:Xác nhận xem cầu dao sẽ được lắp đặt theo kiểu bố trí tủ trung bình, hai lớp hoặc cố định phù hợp hay không.
- Đánh giá điều kiện môi trường:Cần xem xét nhiệt độ, độ ẩm, độ cao, độ rung và nhiễu điện từ trước khi đặt hàng.
- Xác minh các yêu cầu kiểm soát:Xác nhận cơ cấu vận hành và mạch điều khiển có tương thích với tổng thể hệ thống thiết bị đóng cắt hay không.
- Đánh giá hỗ trợ của nhà sản xuất:Tài liệu kỹ thuật, hướng dẫn lắp đặt, phụ tùng thay thế và hỗ trợ sau bán hàng có thể ảnh hưởng đến chi phí vận hành lâu dài.
Đối với các nhóm mua sắm đang tìm kiếm mộtNhà sản xuất hoặc nhà cung cấp VCB Trung Quốc, tài liệu kỹ thuật và hỗ trợ ứng dụng là đặc biệt quan trọng. Nhà cung cấp đáng tin cậy phải có thể giúp người mua xác minh định mức điện, cấu hình lắp đặt, điều kiện môi trường và ứng dụng dự định trước khi sản xuất hoặc vận chuyển.
Câu Hỏi Thường Gặp Về Máy Cắt Chân Không VCB
Mục đích chính của Máy cắt chân không VCB là gì?
VCB được dùng để điều khiển và bảo vệ mạch điện trung thế. Nó có thể làm gián đoạn dòng tải thông thường và dòng điện sự cố trong phạm vi định mức điện được chỉ định trong khi sử dụng bộ ngắt chân không kín để dập tắt hồ quang.
Tại sao VCB sử dụng chân không làm phương tiện dập hồ quang?
Chân không cung cấp một môi trường cách điện mạnh sau khi tách tiếp điểm và giúp triệt tiêu hồ quang điện nhanh chóng. Điều này cho phép xây dựng nhỏ gọn, yêu cầu bảo trì thấp và hiệu suất gián đoạn đáng tin cậy.
VCB có phù hợp để chuyển đổi thường xuyên không?
Đúng. Công nghệ VCB rất phù hợp với các ứng dụng yêu cầu hoạt động lặp lại vì độ mòn tiếp điểm trong quá trình ngắt dòng điện tương đối thấp. Thông tin sản phẩm của Toonice cho thấy hiệu suất ngắt dòng định mức vượt quá 5.000 thao tác đối với sản phẩm được tham chiếu.
VCB có thể bao phủ dải điện áp nào?
Phạm vi điện áp thích hợp phụ thuộc vào mô hình cụ thể. Toonice mô tả các ứng dụng của VCB bao gồm hệ thống điện xoay chiều ba pha trong nhà 3–10 kV và tham khảo các ứng dụng rộng hơn như 11–33 kV. Người mua nên xác nhận điện áp định mức chính xác của model đã chọn trước khi mua.
Máy cắt chân không có cần bảo trì thường xuyên không?
VCB thường yêu cầu ít bảo trì bằng phương tiện dập hồ quang hơn vì thiết bị ngắt được làm kín và sử dụng chân không thay vì dầu. Tuy nhiên, cụm cầu dao và thiết bị đóng cắt hoàn chỉnh vẫn cần được kiểm tra, thử nghiệm, kiểm tra cơ khí và bảo trì phù hợp theo hướng dẫn của nhà sản xuất và các tiêu chuẩn điện hiện hành.
VCB có thể được sử dụng trong các hệ thống phân phối năng lượng tái tạo không?
Các VCB phù hợp có thể được tích hợp vào các hệ thống phân phối liên quan đến gió và quang điện. Tuy nhiên, các nhà thiết kế nên đánh giá các điều kiện nhất thời, nhiễu điện từ, phối hợp bảo vệ, tiếp xúc với môi trường và các đặc tính điện của hệ thống hoàn chỉnh.
Phần kết luận
Máy cắt chân không VCB kết hợp công nghệ ngắt chân không, cấu trúc nhỏ gọn, khả năng dập hồ quang nhanh, yêu cầu bảo trì thấp và độ bền chuyển mạch mạnh mẽ, khiến nó trở thành giải pháp hiệu quả cho nhiều ứng dụng phân phối điện trung thế. Đối với các nhà máy công nghiệp, trạm biến áp, cơ sở điện, hoạt động khai thác mỏ và hệ thống năng lượng tái tạo phù hợp, việc lựa chọn VCB chính xác đòi hỏi phải đánh giá cẩn thận về điện áp, dòng điện, mức độ sự cố, tần số chuyển mạch, cấu hình lắp đặt và điều kiện môi trường. Nếu bạn đang tìm nguồn cung ứng VCB đáng tin cậy cho một dự án mới hoặc thay thế thiết bị bảo vệ trung áp hiện có,liên hệ với chúng tôitại Toonice để thảo luận về ứng dụng, yêu cầu kỹ thuật của bạn và giải pháp Máy cắt chân không VCB phù hợp.
