Trạm biến áp hộp đúc sẵn

Trạm biến áp hộp đúc sẵn hay còn gọi là trạm biến áp lắp ráp sẵn hoặc trạm biến áp lắp đặt sẵn. Nó là một loại nhà máy - thiết bị phân phối điện nhỏ gọn trong nhà và ngoài trời đúc sẵn, trong đó các thiết bị đóng cắt điện áp cao, máy biến áp phân phối và thiết bị phân phối điện áp thấp được bố trí tổng thể theo sơ đồ nối dây nhất định, tích hợp các chức năng như bước xuống máy biến áp và phân phối điện áp thấp một cách hữu cơ với nhau và được lắp đặt trong hộp kết cấu thép chống ẩm, chống gỉ, chống bụi, chống chuột, chống cháy, chống trộm, cách nhiệt, kín hoàn toàn và hộp kết cấu thép có thể di chuyển. Nó đặc biệt thích hợp cho việc xây dựng và cải tạo mạng lưới đô thị, đồng thời là một trạm biến áp hoàn toàn mới ra đời sau trạm biến áp xây dựng dân dụng. Trạm biến áp hộp đúc sẵn phù hợp cho các mỏ, xí nghiệp công nghiệp, mỏ dầu khí và nhà máy điện gió. Nó thay thế các phòng phân phối điện và trạm biến áp xây dựng dân dụng ban đầu, trở thành một loại thiết bị phân phối và chuyển đổi điện hoàn chỉnh mới.

Tính năng và ứng dụng

1. Thiết bị đóng cắt điện áp cao, máy biến áp và thiết bị chuyển mạch điện áp thấp được tích hợp thành một bộ phận, có tính tích hợp cao.

2. Bảo vệ điện áp cao và thấp hoàn hảo, vận hành an toàn và đáng tin cậy, bảo trì đơn giản.

3. Ít diện tích sàn, đầu tư thấp, chu kỳ sản xuất ngắn, thuận tiện di chuyển.

4. Phương án nối đất linh hoạt và đa dạng.

5. Cấu trúc độc đáo: Lớp vỏ hai lớp (panel composite) có cấu trúc tổ ong độc đáo chắc chắn, cách nhiệt và thông thoáng giúp tản nhiệt, đẹp và có khả năng bảo vệ cao. Chất liệu vỏ có thể lựa chọn từ hợp kim thép không gỉ, hợp kim nhôm, tấm cán nguội, tấm thép màu, lát gạch, dán gỗ, vật liệu mới thân thiện với môi trường và sơn màu nước bề mặt.

6. Loại đa dạng: loại thông thường, loại biệt thự, loại nhỏ gọn và các kiểu khác.

7. Thiết bị chính vòng điện áp cao có thể được trang bị một thiết bị đầu cuối tự động hóa bộ cấp nguồn (FTU) để đạt được khả năng phát hiện đáng tin cậy các sự cố chạm đất ngắn mạch và một pha, với chức năng "bốn điều khiển từ xa", tạo điều kiện nâng cấp tự động hóa mạng phân phối.

Trạm biến áp kiểu hộp được áp dụng cho cộng đồng dân cư, máy biến áp công cộng đô thị, khu vực trung tâm thành phố sầm uất, nguồn điện xây dựng, v.v. Người dùng có thể chọn Trạm biến áp hộp đúc sẵn tùy theo điều kiện sử dụng và mức tải khác nhau. Kể từ khi được đưa vào sử dụng, các trạm biến áp kiểu hộp đã phát triển cực kỳ nhanh chóng, chiếm 70% máy biến áp phân phối ở các nước phát triển ở Châu Âu và 90% ở Hoa Kỳ.

Môi trường sử dụng

Độ cao: 1000m;

Nhiệt độ môi trường: -25oC~+40oC (nhiệt độ trung bình hàng tháng tối đa là +30oC, nhiệt độ trung bình hàng năm tối đa là +20oC);

Độ ẩm tương đối: giá trị trung bình hàng ngày không quá 95%, giá trị trung bình hàng tháng không quá 90%;

Mức độ địa chấn: gia tốc ngang 0,4m/s2, gia tốc dọc 0,15m/s2;

Vị trí lắp đặt không có tác động nghiêm trọng, ô nhiễm nghiêm trọng, ăn mòn hóa học, bụi dẫn điện hoặc nguy cơ nổ;

Lưu ý: Khi đặt hàng sản phẩm này ngoài các điều kiện quy định trên, vui lòng liên hệ với công ty chúng tôi.

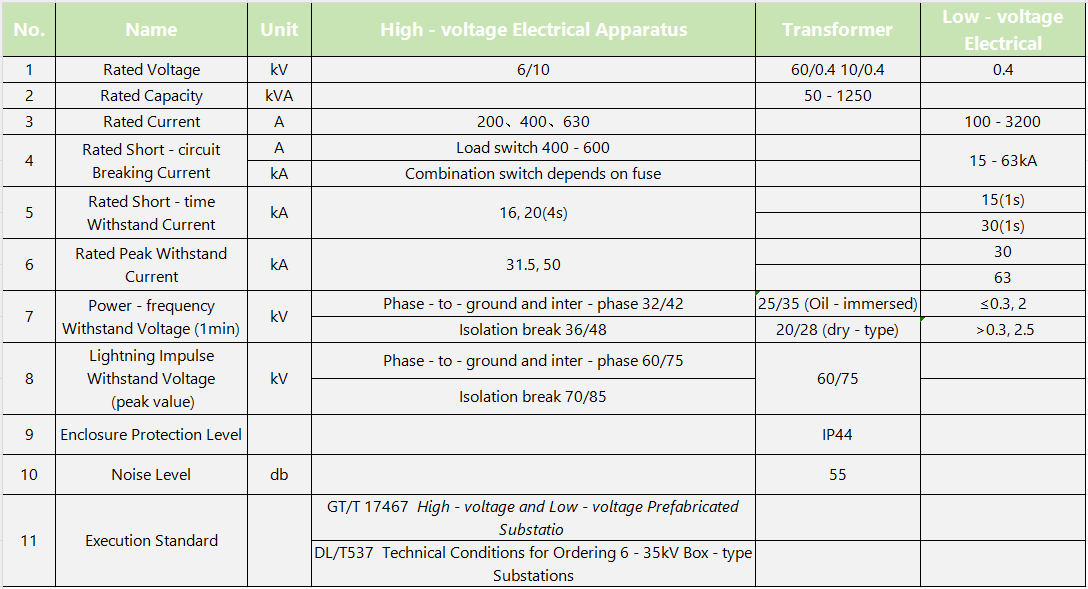

Thông số kỹ thuật
