Trạm biến áp tiền chế loại Mỹ

Vỏ của các trạm biến áp kiểu Mỹ chủ yếu bao gồm một cơ sở, các tấm bên, bảng phân vùng, cửa ra vào và nắp trên cùng. Nội thất được chia thành ba buồng: điện áp cao, máy biến áp và điện áp thấp.

Buồng điện áp cao áp dụng thiết kế nhỏ gọn đáng tin cậy với các chức năng khóa liên động chống phân loại toàn diện, đảm bảo độ tin cậy cao và bảo trì dễ dàng. Nó có thể được trang bị các công tắc tải đầu cuối, thiết bị chuyển mạch mạng vòng và các thiết bị chuyển đổi điện áp cao khác.

Buồng biến áp phù hợp với các máy biến áp phun dầu hoặc khô với công suất lên tới 1600kvar và xếp hạng điện áp 12/0,4kV. Được trang bị lưới bảo vệ cách ly, nó hỗ trợ thông gió tự nhiên hoặc cưỡng bức. Bộ điều khiển nhiệt độ tự động tùy chọn, giám sát nhiệt độ phòng và các thiết bị thông gió tự động bật/tắt có sẵn khi cần thiết.

Buồng điện áp thấp bao gồm các cấu hình tiêu chuẩn để phân phối năng lượng, đo sáng và bù công suất phản ứng. Nó có thể được tùy chỉnh để thiết kế các mạch điều khiển thứ cấp và số lượng các dòng đi theo yêu cầu của dự án.

Tính năng và ứng dụng

Cách nhiệt đầy đủ, kín, bảo trì - miễn phí, đáng tin cậy đảm bảo an toàn cá nhân;

Cấu trúc nhỏ gọn, khối lượng chỉ là 1/3 - 1/5 của cùng một máy biến áp kiểu châu Âu, có chiều cao thấp;

Có thể áp dụng cấu trúc phân tách - cấu trúc hộp để tránh ô nhiễm dầu trong bể dầu máy biến áp;

Bên điện áp cao áp dụng cầu chì kép để bảo vệ phạm vi đầy đủ, giảm đáng kể chi phí;

Có thể được sử dụng trong mạng vòng lặp hoặc thiết bị đầu cuối, và đầu cáp có thể được cắm và rút ra ở 200A dòng tải;

Vỏ áp dụng tổ ong - bảng tổng hợp lớp đôi, có chức năng cách điện và làm tan nhiệt;

Phía điện áp thấp được trang bị một pha bảo vệ pha điện tử. Khi điện áp bất thường xảy ra trong hệ thống, nó có thể nhanh chóng ngắt kết nối công tắc chính đến;

Dầu bên cao - Điện áp - Công tắc tải trọng hoặc công tắc tải SF6 có thể được nâng cấp cơ giới, đặt nền tảng để hiện thực hóa tự động hóa mạng phân phối;

Áp dụng dầu - Transformers S9 hiệu suất - hiệu suất S11.

Các trạm biến áp theo kiểu American Toonice (Sê-ri Sê-ri ZGS13) có dấu chân nhỏ, lắp đặt và bảo trì dễ dàng, tiếng ồn thấp, mất thấp, thiết kế chống trộm, bảo vệ đầy đủ và khả năng quá tải mạnh. Chúng phù hợp cho các ứng dụng trong khu dân cư mới, Greenbelts, công viên, trạm, khách sạn, công trường xây dựng, sân bay và các địa điểm tương tự khác.

Môi trường sử dụng

1. Độ cao: không quá 1000m;

2. Nhiệt độ môi trường: -35 ~ +40;

3. Độ ẩm tương đối: Trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%;

4. Vị trí lắp đặt: Một nơi không có lửa, các mối nguy hiểm nổ, khí ăn mòn hóa học, thông gió tốt và độ nghiêng mặt đất không quá 3 °;

Lưu ý: Khi đặt hàng sản phẩm này ngoài các điều kiện được chỉ định ở trên, vui lòng tham khảo ý kiến ​​của công ty chúng tôi.

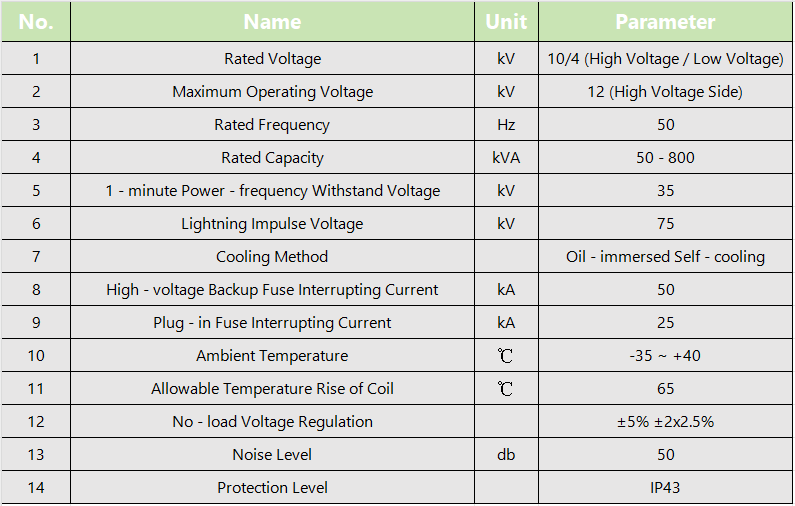

Tham số kỹ thuật

Trạm biến áp tiền chế loại của Mỹ cung cấp các tính năng nâng cao và các ứng dụng đa năng, làm cho nó trở thành một giải pháp có giá trị cho nhu cầu phân phối điện và phân phối điện hiện đại.
