Thiết bị đóng cắt kim loại cách điện bằng khí

Với tư cách là nhà sản xuất và nhà cung cấp tại Trung Quốc, chúng tôi đã cung cấp sản phẩm chất lượng cao cho các nhà bán buôn trên toàn thế giới. Các sản phẩm thiết bị đóng cắt kim loại bọc cách điện bằng khí NSRM được sử dụng rộng rãi trong các hệ thống phân phối 10-35kV và là sản phẩm chuyển mạch được ưa thích cho các hệ thống phân phối và chuyển đổi điện khác nhau của người dùng ở thành thị và nông thôn.

Thiết bị đóng cắt áp dụng chế độ đơn vị mô-đun, có thể được kết hợp theo các mục đích khác nhau; Có hai loại tổ hợp thiết bị cố định và thiết bị mở rộng chính, đáp ứng nhu cầu sử dụng linh hoạt của các trạm biến áp khác nhau cho thiết bị đóng cắt nhỏ gọn.

Thiết bị đóng cắt kim loại bọc cách điện bằng khí NSRM là một hệ thống hoàn toàn kín, với các bộ phận tích điện và công tắc được đặt trong thân bằng thép không gỉ. Toàn bộ thiết bị chuyển mạch không bị ảnh hưởng bởi các điều kiện môi trường bên ngoài, đảm bảo độ tin cậy vận hành và an toàn cá nhân. Và nó đã đạt được hoạt động không cần bảo trì. Bằng cách chọn các thanh cái có thể mở rộng, có thể đạt được bất kỳ sự kết hợp nào để đạt được tính mô-đun đầy đủ. Việc mở rộng lớp cách nhiệt và che chắn an toàn trên thanh cái đảm bảo độ tin cậy và an toàn.

Thiết bị đóng cắt kim loại bọc cách điện bằng khí NSRM cũng có thể cung cấp các giải pháp tự động hóa dựa trên TV, hình thành khái niệm về công tắc thông minh và giảm thiểu khối lượng công việc lắp đặt và vận hành tại chỗ.

Thiết bị đóng cắt kim loại bọc cách điện bằng khí NSRM được chia thành cấu hình tiêu chuẩn không thể mở rộng và cấu hình tiêu chuẩn có thể mở rộng. Do sự kết hợp giữa các mô-đun đầy đủ và một nửa và khả năng tự mở rộng nên nó có tính linh hoạt cực kỳ đặc biệt.

Thiết bị đóng cắt kim loại bọc cách điện bằng khí NSRM tuân thủ các tiêu chuẩn GB. Tuổi thọ thiết kế để vận hành trong điều kiện trong nhà (20°C) vượt quá 30 năm.

Tính năng:

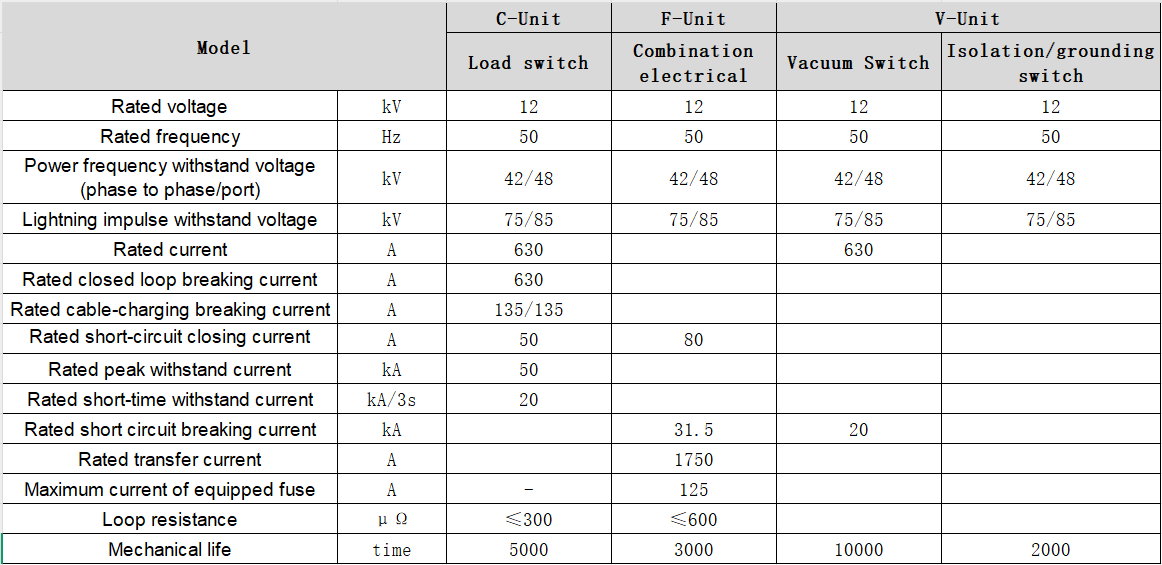

1. Mô tả kỹ thuật

Thiết bị đóng cắt kim loại bọc cách điện bằng khí NSRM được lắp đặt trên khung tấm mạ kẽm, với bộ chuyển mạch bên trong hộp khí SF6 được làm bằng tấm thép không gỉ dày 3 mm chống ăn mòn và không nhiễm từ. Bình gas SF6 là “hệ thống áp suất kín” có thể hoạt động trong 30 năm trong điều kiện làm việc bình thường. Áp suất của khí SF6 trong quá trình hoạt động bình thường là 0,15-0,4 bar. Bình gas được trang bị thiết bị xả áp để đảm bảo gas có thể thoát ra từ phía dưới hoặc phía sau khi áp suất quá cao.

2. Bộ chuyển mạch

Công tắc tải áp dụng phương pháp ngắt kép quay đồng trục, phối hợp với tấm trượt qua cùng một lỗ vận hành để vận hành động học. Vì vậy, công tắc chỉ có thể ở một trong ba trạng thái "đóng, mở và nối đất" bất cứ lúc nào, hoàn toàn tránh được hoạt động sai.

3. Cơ chế hoạt động

Cơ cấu hoạt động của công tắc được lắp đặt ở phía trước hộp gió và đã trải qua quá trình xử lý đặc biệt để chống rỉ sét, ăn mòn. Nó thuận tiện cho việc vận hành và bảo trì thủ công và dễ dàng đạt được vận hành bằng điện

Các ứng dụng của thiết bị đóng cắt kim loại cách điện bằng khí

1. Trạm biến áp đô thị: phù hợp với môi trường đô thị có không gian hạn chế, thiết kế mô-đun giảm diện tích và cấu trúc kín hoàn toàn đảm bảo vận hành an toàn.

2. Phân phối điện dành cho doanh nghiệp công nghiệp: đáp ứng yêu cầu của các tình huống phụ tải cao như luyện kim và hóa dầu, với cấp độ bảo vệ IP67 để chống lại các điều kiện làm việc khắc nghiệt như bụi và ăn mòn.

3. Cung cấp điện cho vận tải đường sắt: Hỗ trợ các yêu cầu chuyển mạch tần số cao cho tàu điện ngầm, tàu cao tốc, v.v., với tuổi thọ cơ học trên 30000 lần, đảm bảo cung cấp điện liên tục.

4. Tiếp cận năng lượng mới: Thiết bị kết nối lưới năng lượng phân tán như năng lượng gió và quang điện, có khả năng thích ứng trong phạm vi nhiệt độ rộng (-40oC~+55oC) để đảm bảo hoạt động ổn định trong môi trường phức tạp.

5. Nâng cấp lưới điện thông minh: Tích hợp các mô-đun giám sát thông minh với các giao thức IoT để đạt được khả năng giám sát trạng thái thiết bị từ xa và nâng cao hiệu quả quản lý kỹ thuật số của lưới điện.

6. Nền tảng điện gió ngoài khơi: Phù hợp với môi trường biển khắc nghiệt như phun muối và độ ẩm cao, kết cấu kín hoàn toàn chống ăn mòn hiệu quả và đảm bảo cung cấp điện liên tục cho phát triển năng lượng ngoài khơi.

7. Cung cấp và phân phối điện cho trung tâm dữ liệu: hỗ trợ nhu cầu tải mật độ cao, các mô-đun giám sát thông minh đưa ra cảnh báo theo thời gian thực về các sự cố tiềm ẩn nhằm đảm bảo cung cấp điện ổn định cho cơ sở hạ tầng quan trọng.

8. Phân phối điện ngầm trong hầm mỏ: Cấp bảo vệ IP67 chống bụi, phun nước và rung cơ học, thiết kế mô-đun tạo điều kiện lắp đặt và bảo trì nhanh chóng trong không gian ngầm hẹp.

9. Cung cấp điện cho tòa nhà siêu cao tầng: Kết cấu nhỏ gọn giúp tiết kiệm không gian theo chiều dọc, thiết kế chống chấn đáp ứng yêu cầu về độ rung của tòa nhà cao tầng, đảm bảo cung cấp điện an toàn và tin cậy cho khu phức hợp.

10. Hệ thống điện căn cứ quân sự: Khả năng chống nhiễu điện từ mạnh mẽ, thiết kế kín hoàn toàn tránh rủi ro hư hại từ bên ngoài, hỗ trợ vận hành ổn định các cơ sở quân sự 24/24.
