Thiết bị đóng cắt vòng kín bằng kim loại Ac trong nhà XGN15

TOONICE là nhà sản xuất và nhà cung cấp hàng đầu, chúng tôi cung cấp Thiết bị đóng cắt vòng kín bằng kim loại trong nhà XGN15 với chất lượng cao cho các nhà bán buôn trên toàn thế giới. Chúng tôi có những mẫu thiết kế mới nhất với giá rẻ. Thiết bị đóng cắt vòng kín bằng kim loại Ac trong nhà XGN15 của TOONICE sử dụng kết hợp công tắc tải SF6 và cầu chì công tắc tải làm công tắc chính và toàn bộ tủ sử dụng vật liệu cách nhiệt không khí, thích hợp cho tự động hóa phân phối. Nó là một bộ thiết bị phân phối hoàn chỉnh nhỏ gọn và có thể mở rộng. Nó có thể được sử dụng rộng rãi trong việc xây dựng và cải tạo lưới điện đô thị, thích hợp cho hệ thống phân phối trong các doanh nghiệp công nghiệp và khai thác mỏ, nhà cao tầng, khu dân cư, bệnh viện, trường học, công viên, v.v. Nó chủ yếu được sử dụng để tiếp nhận và phân phối điện năng lượng, chủ yếu để cung cấp điện mạng vòng và cung cấp điện đầu cuối, và cũng thích hợp để lắp đặt trong các trạm biến áp đúc sẵn.

Môi trường làm việc:

Nhiệt độ môi trường xung quanh: +4500T

Độ ẩm tương đối:

Trung bình hàng ngày< 95%

Trung bình hàng tháng < 90%

Độ cao:<1000m

Chống sốc: Cấp 8

*Rung động và sốc nghiêm trọng, cũng như không có lửa, ăn mòn hóa học, vị trí nguy hiểm nổ

Thực thi tiêu chuẩn:

GB 3960-2006          "Thiết bị đóng cắt và điều khiển bọc kim loại AC 3,6 kVw40,5kV"

IEC 60298-1990       "Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại AC có điện áp định mức trên 1kv đến 52kV trở xuống'

GB/T11022-2011      "Các yêu cầu kỹ thuật chung đối với tiêu chuẩn thiết bị đóng cắt và điều khiển điện áp cao"

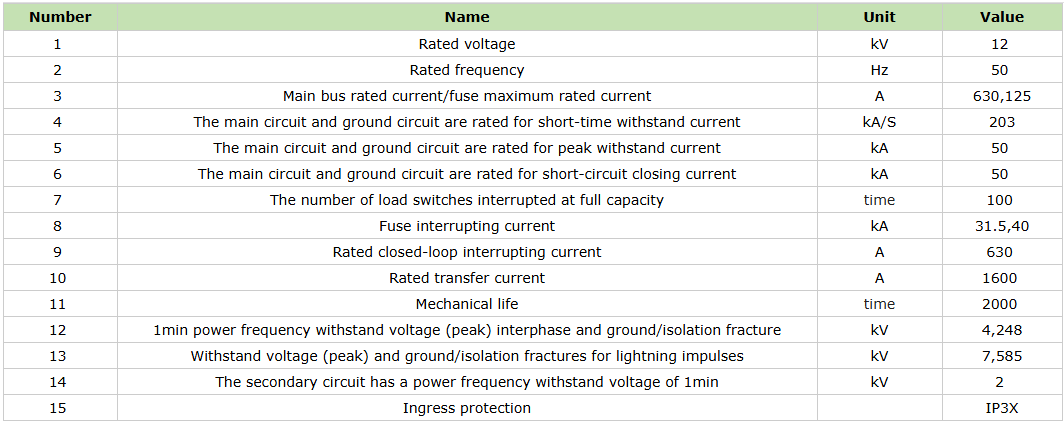

Thông số kỹ thuật:

Tính năng sản phẩm:

Bộ phận chính vòng 1.SF6 dễ kết hợp và mở rộng, với thể tích nhỏ, an toàn và đáng tin cậy;

2.Sử dụng khí SF6 làm vật liệu cách nhiệt và môi trường dập tắt hồ quang, phương pháp dập tắt hồ quang quay từ trường không đổi đảm bảo khả năng dập tắt hồ quang của nó không bị ảnh hưởng bởi cường độ dòng điện hồ quang, với hiệu suất cắt tốt, quá điện áp thấp, tuổi thọ điện dài và buồng chữa cháy hồ quang không cần bảo trì;

3. Nó có thể có ba máy trạm, nhiều chức năng và có thể được trang bị đồng hồ đo áp suất thu nhỏ;

4. Vận hành đơn giản, cơ chế vận hành và cơ chế khóa có độ tin cậy cao;

5. Đã vượt qua thử nghiệm phá vỡ định mức của áp suất đo bằng 0 của khí SF6, biên chức năng lớn và khả năng là cực kỳ cao;

6. Công tắc nối đất có khả năng đóng mở ngắn mạch tuân thủ các tiêu chuẩn quốc gia;

7. Tủ được làm bằng tấm kẽm tráng nhôm nhập khẩu được dập và định hình, sử dụng kết cấu lắp ráp chắc chắn và có khả năng chống biến dạng.

Cơ cấu sản phẩm:

1. cấu trúc tổng thể

Thiết bị chính vòng bao gồm phòng thanh cái, công tắc tải (hoặc phòng ngắt mạch), phòng cáp, cơ cấu vận hành, cơ cấu khóa liên động, phòng điều khiển điện áp thấp và mạch đo hoặc đo sáng. Mỗi ngăn được ngăn bằng các tấm thép tránh sai sót ảnh hưởng đến các phòng liền kề.

2. ngăn thanh cái

Phòng thanh cái được bố trí phía trên cùng của tủ, tại đây các thanh cái chính được nối với nhau và chạy qua toàn bộ dãy thiết bị đóng cắt. Thanh cái được bố trí theo chiều ngang và có thể dễ dàng mở rộng.

3. Phòng chuyển mạch chính

Phòng chuyển tải: Có một công tắc tải được lắp đặt trong phòng chuyển mạch. Vỏ của công tắc tải được làm bằng nhựa epoxy đúc và chứa đầy khí SF6 làm môi trường cách điện và dập tắt hồ quang. Có hai nắp đầu bằng nhựa ép nóng trong suốt ở đầu ra của trục vận hành, qua đó có thể quan sát được trạng thái tiếp xúc. Máy đo mật độ khí SF6 hoặc máy đo mật độ khí có tiếp điểm báo động có thể được lắp đặt trong phòng chuyển mạch theo yêu cầu của khách hàng.

Phòng cầu dao: Phòng cầu dao nằm ở giữa tủ và có thể trang bị cầu dao chân không chuyên dụng hoặc cầu dao SF6 tùy theo nhu cầu khách hàng. Khả năng cắt của nó có thể đáp ứng các hoạt động chuyển mạch và mạng nhánh thông thường, cũng như ngắt dòng điện ngắn mạch trong các tình huống đặc biệt. Máy cắt chân không đặc biệt thích hợp cho hoạt động thường xuyên của hệ thống mạng. Bộ ngắt mạch được trang bị cơ cấu vận hành bằng lò xo, có chức năng đóng lại, vận hành đáng tin cậy và tuổi thọ dài.

4.Phòng cáp

Phòng cáp chủ yếu được sử dụng để kết nối cáp, cho phép kết nối cáp một lõi hoặc ba lõi bằng cách sử dụng đầu cáp không được che chắn đơn giản nhất. Đồng thời, không gian rộng rãi còn có thể chứa được các bộ phận như thiết bị chống sét, máy biến dòng, công tắc nối đất. Được thiết kế theo tiêu chuẩn, cửa tủ có cửa sổ quan sát và thiết bị khóa liên động an toàn, sàn phòng cáp được trang bị nắp che kín và kẹp cáp có kích thước phù hợp kèm giá đỡ. Khung phía trước của sàn phòng cáp có thể tháo rời để lắp đặt cáp dễ dàng.

5. Cơ chế vận hành, cơ chế khóa liên động và phòng điều khiển điện áp thấp

Buồng điện áp thấp có khóa liên động cũng đóng vai trò là bảng điều khiển. Phòng điện áp thấp được trang bị cơ cấu vận hành bằng lò xo với các chỉ báo vị trí và thiết bị khóa liên động cơ học, cũng như các tiếp điểm phụ, cuộn dây ngắt, cơ cấu ngắt khẩn cấp, thiết bị hiển thị trực tiếp điện dung, ổ khóa và thiết bị vận hành điện. Đồng thời, không gian phòng hạ thế còn có thể tận dụng để lắp đặt mạch điều khiển, thiết bị ghi âm, rơle bảo vệ. Tủ rộng 750mm có hai phòng hạ thế giống hệt nhau có thể chứa được nhiều phụ kiện hơn.

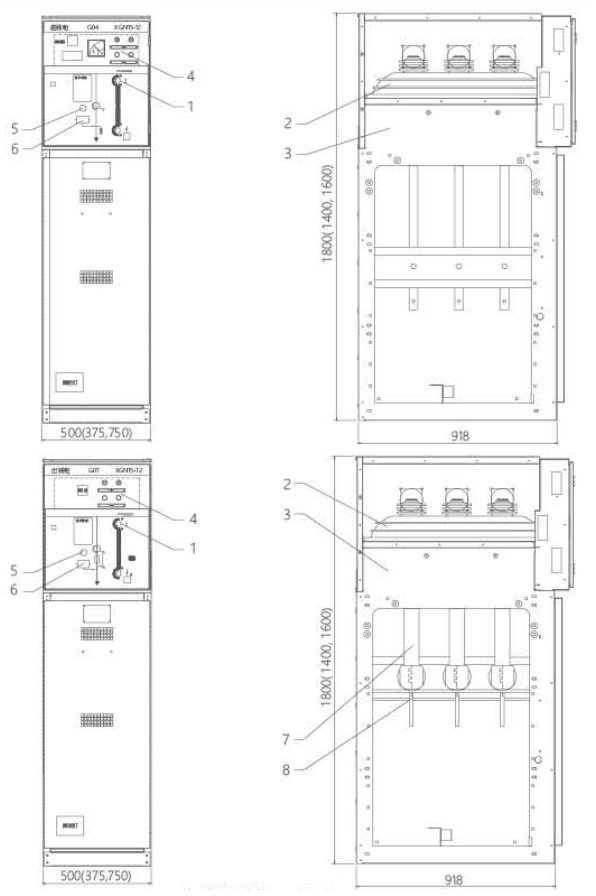

Sơ đồ kết cấu

Ứng dụng:

1. Hệ thống phân phối điện: Được sử dụng trong mạng lưới phân phối điện để điều khiển và bảo vệ các mạch điện, đảm bảo cung cấp điện ổn định và đáng tin cậy.

2. Cơ sở công nghiệp: Ứng dụng trong môi trường công nghiệp để quản lý mạch điện cao áp và bảo vệ hiệu quả cho máy móc, thiết bị.

3. Tòa nhà thương mại: Được lắp đặt trong các tòa nhà thương mại để xử lý việc phân phối điện cao áp và tăng cường an toàn hệ thống.

4. Trạm biến áp: Sử dụng trong các trạm biến áp điện để đóng cắt, cách ly các mạch điện cao thế, đảm bảo vận hành an toàn, hiệu quả.

5. Lắp đặt năng lượng tái tạo: Được sử dụng trong các hệ thống năng lượng tái tạo, chẳng hạn như trang trại năng lượng mặt trời và gió, để quản lý việc phân phối điện và bảo vệ các bộ phận điện áp cao.

6. Các công ty tiện ích: Được sử dụng bởi các công ty tiện ích để kiểm soát và bảo vệ mạng lưới điện, đảm bảo nguồn điện đáng tin cậy và sự ổn định của hệ thống.

7. Phòng thiết bị đóng cắt: Được tích hợp vào phòng thiết bị đóng cắt để quản lý và kiểm soát việc phân phối điện trong không gian hạn chế.

8. Trung tâm dữ liệu: Được ứng dụng trong các trung tâm dữ liệu để xử lý việc phân phối điện áp cao và đảm bảo sự an toàn, tin cậy của các thiết bị điện tử quan trọng.

Thiết bị đóng cắt vòng kín kim loại trong nhà XGN15Indoor Ac cung cấp các giải pháp mạnh mẽ, đáng tin cậy và hiệu quả để quản lý hệ thống điện cao áp trên nhiều ứng dụng khác nhau. Các tính năng tiên tiến và kết cấu bền bỉ khiến nó trở thành thành phần quan trọng trong hệ thống bảo vệ và phân phối điện hiện đại.
