Thiết bị đóng cắt bọc kim loại Ac có thể tháo rời KYN28-12

Thiết bị đóng cắt bọc kim loại Ac có thể tháo rời bọc thép TOONICE KYN28-12 phù hợp với lưới điện AC 50Hz ba pha 3,6-12kV, được sử dụng để nhận và phân phối năng lượng điện cũng như điều khiển, giám sát và bảo vệ mạch điện. Có thể được sử dụng trong thanh cái đơn, hệ thống thanh cái đơn hoặc hệ thống thanh cái đôi. Thiết bị đóng cắt tuân thủ IEC298 "Thiết bị đóng cắt và điều khiển bọc kim loại AC có điện áp định mức trên 1kV và 52kV trở xuống", IEC694 "Các điều khoản chung cho thiết bị chuyển mạch và thiết bị điều khiển điện áp cao", "Thiết bị đóng cắt bọc kim loại AC GB3906 3-35kV" của quốc gia tôi và DIA04 "Trong nhà" Điều kiện đặt hàng đối với Thiết bị đóng cắt điện áp cao AC ", DIN.VDE0670" Thiết bị đóng cắt AC có Điện áp định mức trên 1kV" và các tiêu chuẩn khác. Và nó có chức năng chống hoạt động sai hoàn chỉnh và đáng tin cậy.

Tính năng:

Thiết bị đóng cắt bọc kim loại Ac có thể tháo rời bọc thép KYN28-12 (sau đây gọi là thiết bị đóng cắt) là loại sản phẩm mới được công ty chúng tôi thiết kế và phát triển độc lập dựa trên việc tiếp thu các công nghệ sản xuất tiên tiến trong nước. Nó có thể thay thế các thiết bị đóng cắt bọc kim loại loại cũ khác nhau, chẳng hạn như các sản phẩm dòng KYN1 - 12, JYN2 - 12. Sản phẩm này có những ưu điểm nổi bật sau:

Vỏ bọc của sản phẩm được lắp ráp hoàn chỉnh bằng bu lông, có độ bền cơ học cao, đảm bảo hiệu quả tính nguyên vẹn và tính thẩm mỹ của sản phẩm. Cửa tủ được phủ lớp nhựa phun có khả năng chống va đập - chống ăn mòn - chống chịu mạnh. Vỏ sản phẩm có cấp độ bảo vệ IP4X. (Có thể đổi thành tấm sắt theo yêu cầu của khách hàng.)

Công tắc của sản phẩm này có thể được trang bị cầu dao chân không loại VD4 do ABB sản xuất, công tắc tải loại cố định dòng C3 và cũng có thể được cấu hình với nhiều loại cầu dao chân không dòng trong nước (như VS1, VH1, VK, ZN28) để thay thế các sản phẩm tương tự của nước ngoài.

Cho dù chọn bộ ngắt mạch nào, khoảng cách cách nhiệt không khí của dây dẫn của nó có thể được đảm bảo lớn hơn 125mm và cách điện tổng hợp lớn hơn 60mm. Những cầu dao này đều có những ưu điểm riêng về tuổi thọ dài, yêu cầu bảo trì thấp và kích thước nhỏ.

Môi trường sử dụng

1. Nhiệt độ môi trường: giới hạn trên +40°C, giới hạn dưới -10°C.

2. Độ ẩm tương đối: trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%.cơ sở vật chất.

3. Độ cao: không quá 1000m.

4. Khả năng chống động đất: không quá 8 độ richter.

5. Vị trí không có nguy cơ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động mạnh.

Đặc điểm cấu trúc của thiết bị đóng cắt

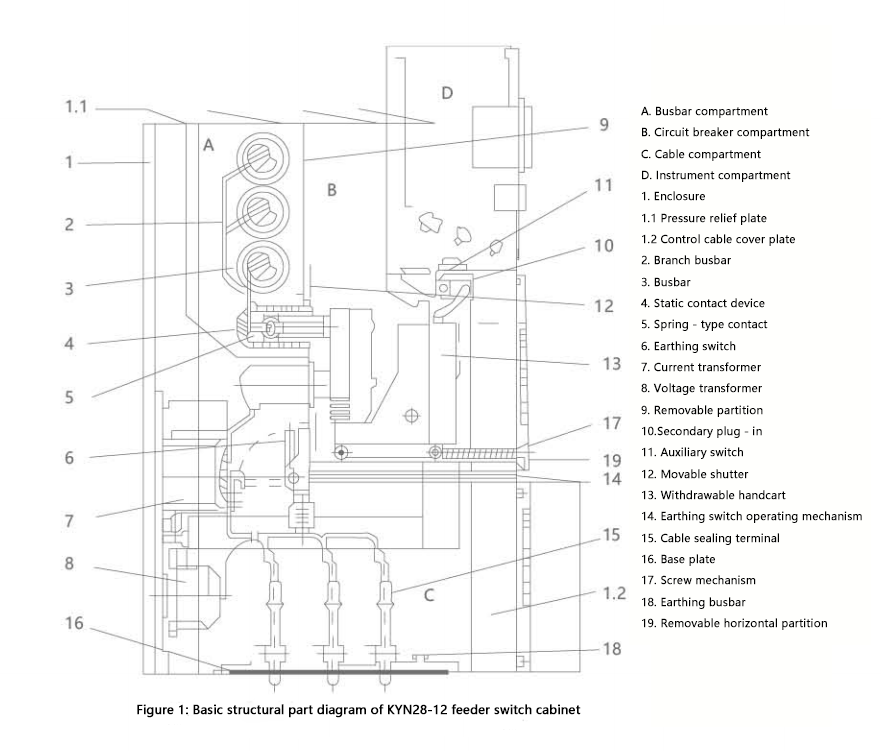

Thiết bị đóng cắt bọc kim loại Ac có thể tháo rời bọc thép KYN28-12 được thiết kế phù hợp với thiết bị đóng cắt bọc kim loại bọc thép GB3906 - 91. Như minh họa trên Hình 1, thiết bị đóng cắt bao gồm hai bộ phận chính: thân tủ cố định và bộ phận có thể kéo ra được (thường được gọi là xe đẩy tay). Vỏ bọc của thân tủ và các vách ngăn của từng khối chức năng được kết nối bằng bu lông. Mức bảo vệ của vỏ thiết bị đóng cắt là IP4X và khi cửa phòng cầu dao mở, mức bảo vệ là IP2X. Thiết bị đóng cắt có thể được trang bị một xe đẩy tay ngắt mạch chân không hoặc một công tắc tải loại cố định. Nó có các sơ đồ chức năng như đường dây đến (đi) trên cao và đường dây cáp đi ra. Thiết bị đóng cắt có thể được lắp đặt theo kiểu bố trí tủ đôi, nghĩa là sắp xếp hai hàng đối diện hoặc mặt đối mặt.

Thiết bị đóng cắt bọc kim loại AC có thể tháo rời bọc thép KYN28-12 kết hợp các tính năng tiên tiến với các ứng dụng linh hoạt, khiến nó trở thành giải pháp có giá trị cho nhiều nhu cầu phân phối điện.
